PCB clone di iSpindel

“Grazie a Claudio, mio ex-collega, per la fiducia accordatami”

Ogni tanto capitano nella vita quelle occasioni che davvero per caso arrivano, e generalmente ti colgono di sorpresa.

Sapevo che un mio collega aveva la passione della birra, e che si era attrezzato per farsela in casa. Un giorno arriva da me in laboratorio e mi chiede supporto per saldare alcuni componenti su una basetta (PCB in gergo, Printed Circuit Board).

Mi feci spiegare i dettagli del progetto: era una basetta Open Source, clone di un progetto più grosso e non Open Source, che consentiva di verificare le condizioni secondo le quali la birra poteva essere pronta, a seguito della distillazione corretta e monitorando alcuni parametri come la temperatura. Il progetto si chiamava iSpindel, nato in Germania.

Invito tutti gli appassioanti di elettronica (e di birra) a vedere il sito del progetto: davvero interessante, soprattutto in quanto la visualizzazione dei dati avviene tramite una connessione WiFi e un’app per cellulare (o visualizzazione tramite browser Web).

La basetta era fatta bene, ma essendo in realtà un clone del progetto iSpindel, c’erano alcuni errori di progettazione a cui si era posto rimedio in modo un po’ artigianale (d’altronde cosa volete, le cose facili facili? Assolutamente no…).

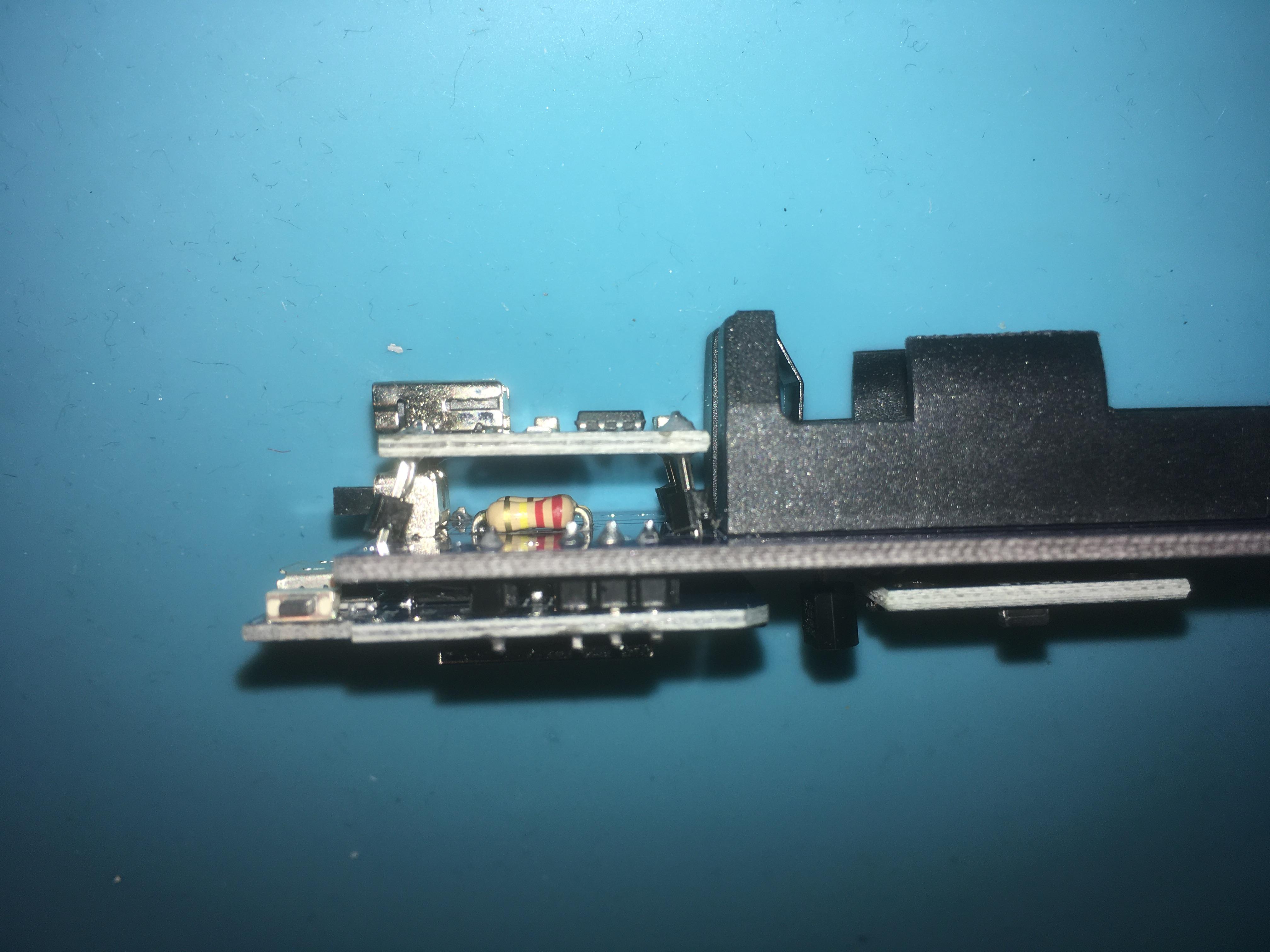

Se non ricordo male c’erano delle filature da fare o dei pin da cortocircuitare, e poi, dato che non erano stati calcolati bene gli ingombri di alcuni componenti, era necessario eseguire una saldatura angolata della scheda superiore (quella con il connettore micro-usb), con degli headers che dovevano essere saldati inclinati di circa 20 gradi (visibile nell’ultima foto della galleria).

Comunque, dopo una decina di minuti di lavoro sono riuscito ad eseguire tutte le saldature necessarie, collaudato la basetta, riscontrato il corretto funzionamento e ricevuto i complimenti sempre graditi del mio ex-collega.

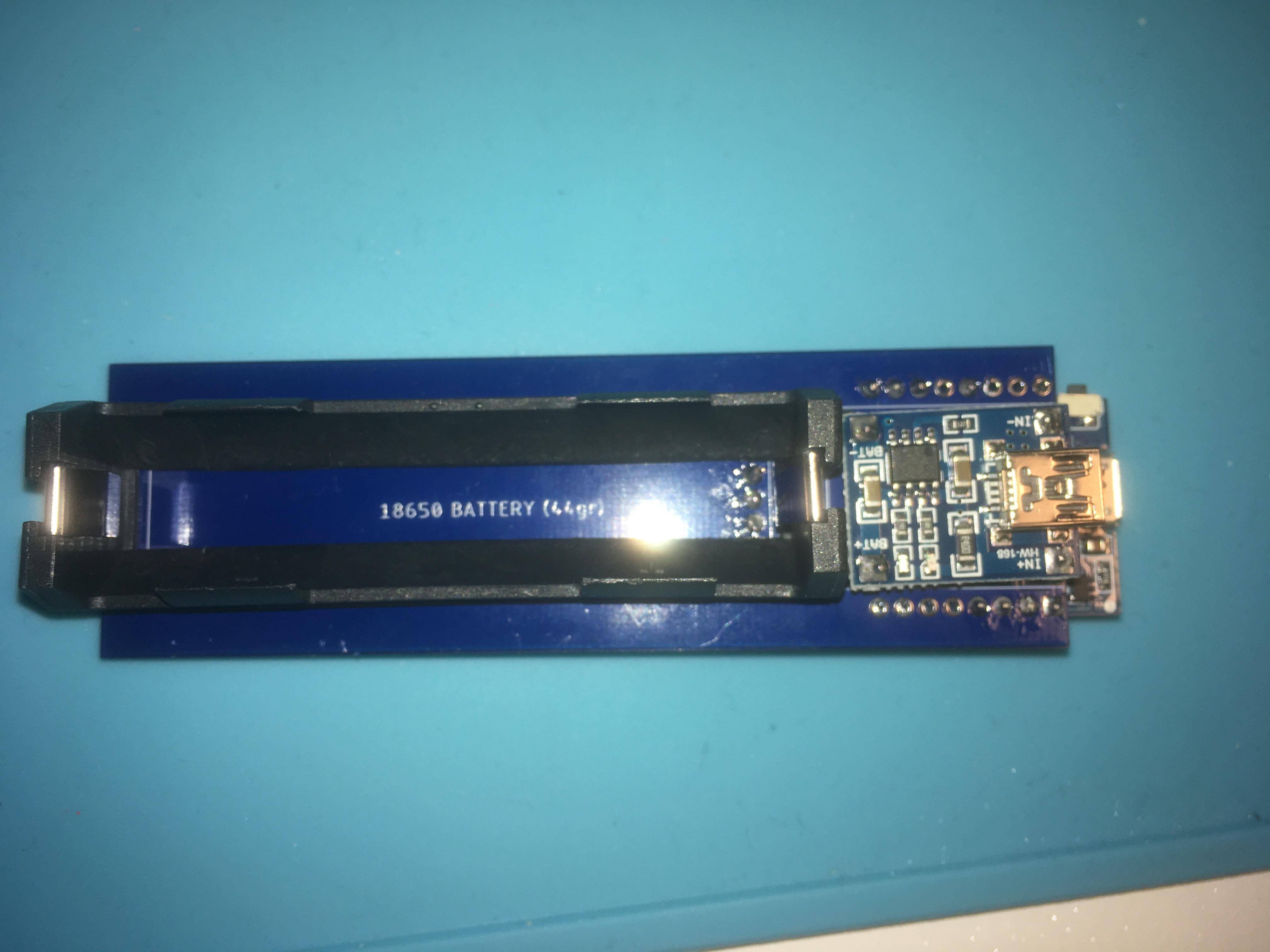

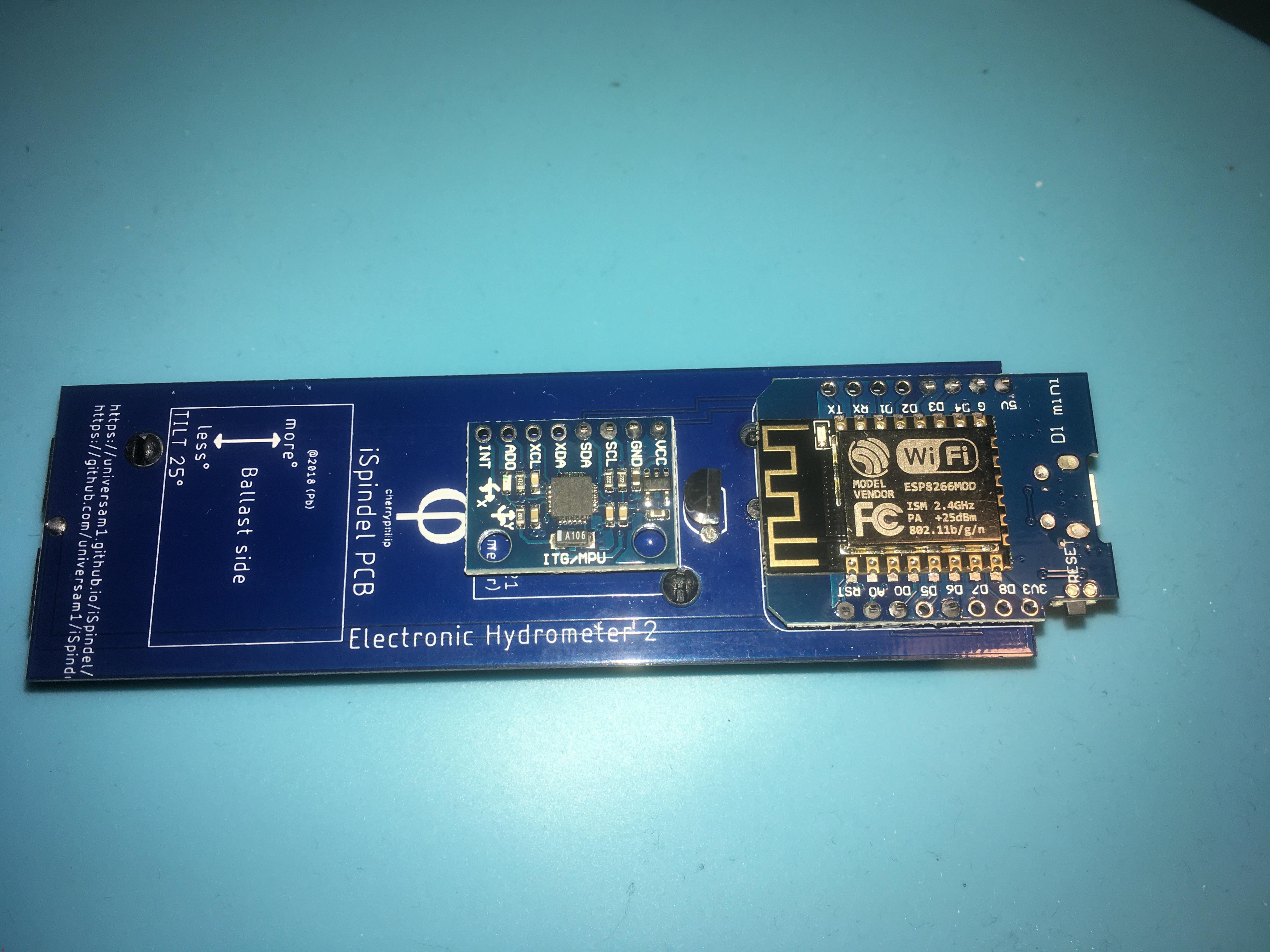

Di seguito la galleria con alcune immagini della basetta.
